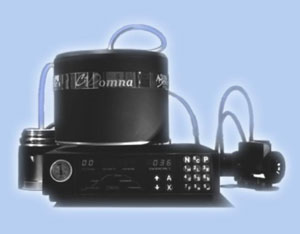

Установка роста углеродных нанотрубок CVDomna

Установка роста углеродных нанотрубок CVDomna предназначена для обучения студентов и аспирантов технических ВУЗов основам нанотехнологии и химии наноматериалов, а также для проведения исследовательских работ в сфере нанотехнологий

Установка CVDomna состоит из реакторной печи, обеспечивающей использование обрабатываемых структур диаметром до 80 мм и высотой до 10 мм, электронного блока управления, форвакуумного насоса и системы подачи парогазовой смеси (ПГС). Внутренний материал реактора - кварцевая керамика - продукт конверсионных технологий- способен выдерживать температуру до 1500 С и имеет малую теплопроводность. Давление в камере контролируется манометром, температура - платинородиевой термопарой. Энергонезависимая память электронного блока управления позволяет сохранять до 100 программ пользователя. Источником углерода являются спирты (этанол, в частности), подача которых может осуществляться за счет разности давления в реакционной камере и источнике спирта, либо при смешивании с потоком несущего газа.

Технические характеристики:

Тип камеры:	Цилиндр, (кварцевая керамика в металлическом кожухе)
Размеры подложки:	< 80 мм
Загрузка подложки:	Ручной
Источники напускаемых ПГС:	Жидкость (ацетон, этанол, бензол), Газ (пропан-бутановая смесь)
Нагрев:	Максимальная температура: 1200 С.
Скорость нагрева:	Максимальная скорость: 150 С/с.
Интерфейс:	Программное управление
Минимальное давление:	1 кПа. (форвакуумный насос)
Плазма:	Нет
Назначение:	Учебно-исследовательское

Аксессуары:

  реактивы,

  каталитические структуры,

  методики получения углеродных нанотрубок каталитическим пиролизом,

  сборник лабораторных работ по методам химического осаждения из газовой фазы.

Используемые методики:

  Методика формирования каталитических структур для роста планарных многослойных углеродных нанотрубок, позволяющая задавать центры и направления роста отдельных нанотрубок;

  Методика формирования каталитических структур на основе золь-гель метода и диэлектрофореза;

  Методика роста непланарных многослойных углеродных нанотрубок на структурах с развитой поверхностью (в частности, на зондах атомно-силовых микроскопов (АСМ)).

Преимущества:

Высокая функциональность:

  Возможность формирования структур с планарными многослойными углеродными нанотрубками, предпочтительные центры и направление роста которых задаются геометрией многослойной каталитической пленки;

  Возможность выращивания непланарных многослойных углеродных нанотрубок на структурах c развитой поверхностью;

  Возможность выращивание материала нанотрубок в виде аэрогеля;

  Широкий диапазон параметров получаемых нанотрубок (диаметр 1-40 нм, длина до 50 мкм);

  Обеспечивается использование подложек стандартного для кремниевой и сапфировой технологии диаметра (76 мм);

  Ручная загрузка обеспечивает возможность установки подложек и структур любых размеров и формы (в пределах внутренних габаритов реакционной камеры);

  Источники напускаемых ПГС могут быть как газовыми (снабжение из стандартных баллонов со сжатым газом), так и жидкостными (подача осуществляется из испарительных ячеек либо методом барбатажного дозирования);

  К установке прилагаются: описание методик получения углеродных нанотрубок, набор каталитических структур различных типов, реактивы; опционально - сборник студенческих лабораторных работ по методам химического осаждения из газовой фазы.

Удобное конструктивное исполнение:

Малые габариты – установка легко размещается на рабочем столе;

Удобная и интуитивно понятная компоновка основных органов управления;

Отсутствие легко повреждаемых компонент (например, кварцевых емкостей);

Использование в качестве материала реакционной камеры кварцевой керамики. Данный уникальный материал является продуктом конверсии космических технологий и позволяет в частности легко масштабировать параметры реакционной камеры в соответствии с требованиями заказчика.

Безопасность и простота процесса эксплуатации:

Источником ПГС служит этиловый спирт;

Отсутствие необходимости в специальной вытяжке;

Рабочее давление процесса роста углеродных нанотрубок соответствует возможностям форвакуумного насоса, что упрощает конструкцию и снижает время выхода на рабочий режим;

Блокировка поднятия колпака реакционной камеры в состоянии наличия вакуума.

Эргономичность:

 Программируемый режим работы. Энергонезависимая память электронного блока управления позволяет сохранять до 100 программ пользователя;

 Удобная панель управления;

 Высокий уровень проектирования и исполнения всех узлов установки;

 Привлекательный внешний вид.
